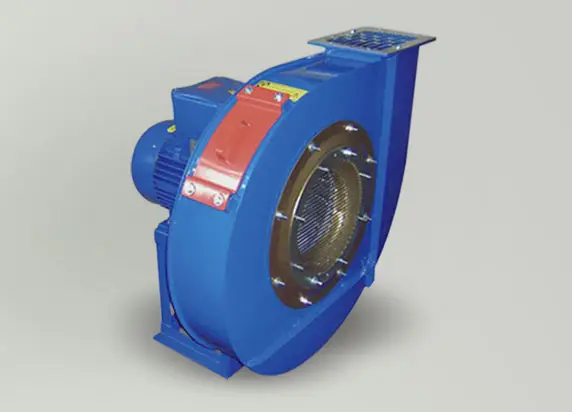

Ventilateurs Centrifuges Atex

Les températures indiquées correspondent aux valeurs minimales et maximales conformément à la “Déclaration de conformité” délivrée par TÜV Italia srl. Pour des températures < -10°C, l’utilisation de matériaux adaptés doit être prévue.



Ventilateurs directs, exécutions 4 et 5


CLASSE THERMIQUE
TEMPÉRATURE AMBIANTE
TEMPÉRATURE DE TRAVAIL
T135°C (T4)
-20 ÷ +40°C
-20 ÷ +40°C
T200°C (T3)
-20 ÷ +40°C
-20 ÷ +105°C *
T300°C (T2)
-20 ÷ +40°C
-20 ÷ +150°C *


Ventilateurs à transmission, exécutions 1, 8, 9, 12


CLASSE THERMIQUE
TEMPÉRATURE AMBIANTE
TEMPÉRATURE DE TRAVAIL
T200°C (T3)
-20 ÷ +40°C
-20 ÷ +55°C
T300°C (T2)
-20 ÷ +40°C
-20 ÷ +135°C

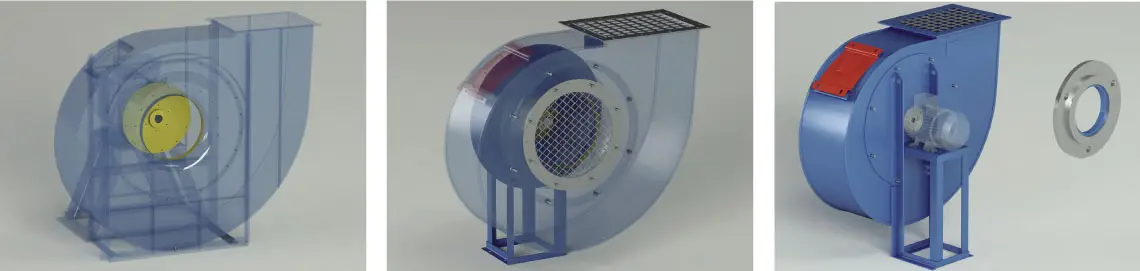

VENTILATEUR 3GD

Il faut nécessairement disposer de:

  • trappe d’inspection afin de contrôler qu’aucun dépôt éventuel de poussières ne soit présent à l’intérieur de la volute et que les espaces nécessaires soient conservés entre les éléments en mouvement et les éléments fixes;
  • un report en cuivre sur l’orifice aspirant et une bague d’usure entre le volute et la turbine du côté de la transmission;
  • un joint d’étanchéité si le moteur est B3 (si c’est un B5, le bridage suffit pour garantir l’étanchéité);
  • des garnitures appropriées en mesure d’éviter une fuite excessive des fluides par les bridages;
  • grilles de protection sur l’aspiration et sur le refoulement*;
  • au-delà de 11 kW, le caisson du ventilateur doit être soudé en continu;
  • moteur répondant à la zone d’utilisation.



*) La directive ATEX et le marquage CE imposent le respect de la Directive machines, en conséquence de quoi le ventilateur Atex, du point de vue des normes légales, doit être considéré comme une quasi-machine et être par conséquent entièrement protégé. Le ventilateur n’est d’habitude pas un système présentant une fi n en lui-même, mais est au contraire incorporé à l’intérieur de systèmes plus complexes. Une fois qu’on a procédé à une analyse soigneuse des risques, au cas où la sécurité serait garantie par les systèmes eux-mêmes, l’utilisateur peut retirer uniquement les protections qui apparaissent en excédent. Ces protections doivent dans tous les cas être conservées comme des accessoires du ventilateur, en prévision d’un éventuel changement de destination de l’utilisation de celui-ci.

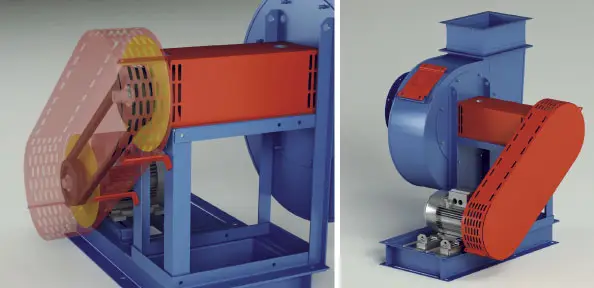

En plus des points précédents, les ventilateurs à transmission doivent avoir: des courroies antistatiques et ne permettant pas la propagation, un carter avec des bagues d’usure en cuivre, monoblocs appartenant à une version adéquate

VENTILATEUR 2GD

On applique exactement ce qui a été dit pour le 3GD; de plus, la caisse doit toujours être soudée et le moteur doit répondre à la zone d’utilisation différente. Les ventilateurs à transmission peuvent être certifiés de manière singulière (exécution 1) ou en tant que “ensemble composants” (exécutions 8, 9, 12).
