Spezialprodukte

Es gibt viele Fälle, bei denen die Installation eines Ventilators besondere Sorgfalt in Bezug auf Sicherheit und Funktionalität erfordert. Wir haben geeignete Lösungen für unterschiedliche Bedürfnisse und Probleme im Einklang mit den EU-Richtlinien entwickelt.

Home/
  1. Atex-ventilatoren
    1. Atex Radialventilatoren
    2. Axialventilatoren Atex
  2. Heissgase
  3. Isolierter Wellendurchgang
    1. Isolierter Wellendurchgang
    2. Vollisolierte Ventilatoren
  4. Zweiteilige Laufradgehäuse
  5. Plug Fan
  6. Hochleistungskonstruktion

Atex Radialventilatoren

Die angegebenen Temperaturen sind die gemäß der vom TÜV Italia srl ausgestellten “Konformitätserklärung” zulässigen minimalen und maximalen Temperaturen. Für Temperaturen < -10 °C sind andere geeignete Materialien zu verwenden.



Direktangetriebene Ventilatoren, Ausführung 4 und 5


Temperaturbeständigkeitsklasse
Umgebungstemperatur
BetriebstemperaturO
T135°C (T4)
-20 ÷ +40°C
-20 ÷ +40°C
T200°C (T3)
-20 ÷ +40°C
-20 ÷ +105°C *
T300°C (T2)
-20 ÷ +40°C
-20 ÷ +150°C *


Riemengetriebene Ventilatoren, Ausführung 1, 8, 9 und 12


Temperaturbeständigkeitsklasse
Umgebungstemperatur
Betriebstemperatur
T200°C (T3)
-20 ÷ +40°C
-20 ÷ +55°C
T300°C (T2)
-20 ÷ +40°C
-20 ÷ +135°C

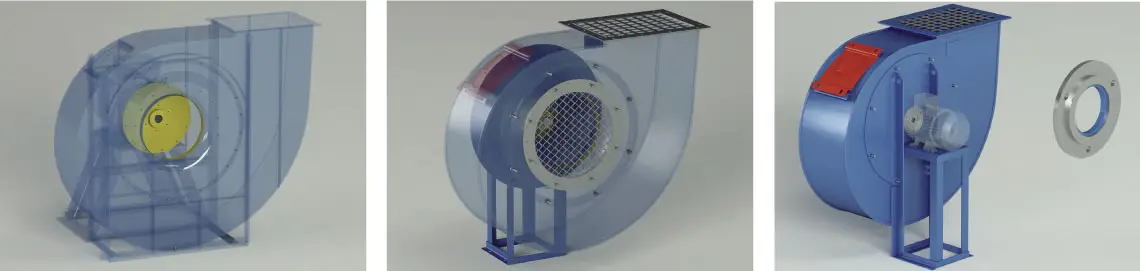

VENTILATOR 3GD

Folgende Bedingungen müssen vorhanden sein:

  • Inspektionsöffnung zur Kontrolle auf eventuelle Staubrückstände innerhalb des Laufradgehäuses und zur Überprüfung der korrekten Mindestspaltabstände zwischen feststehenden und drehenden Teilen;
  • ein Anlaufring aus Messing an der Ansaugseite und eine Ausgleichsscheibe zwischen Laufradgehäuse und Laufrad an der Antriebsseite;
  • Schutzgitter an Ansaugseite und an Ausblasseite*;
  • bei Leistungsaufnahmen über 11 kW Ausführung des Ventilatorgehäuses mit durchgehenden Schweissnähten;
  • für den Einsatzbereich geeigneter Motor.



*) Die ATEX-Richtlinie und die CE-Zertifizierung schreiben die Einhaltung der Maschinenrichtlinie vor, nach der ein ATEX-Ventilator normenseitigals unvollständige Maschine gilt und damit vollständig abgesichert sein muss. Normalerweise stellt ein Ventilator kein für sich allein stehendes System dar, sondern Teil eines solchen, in das er integriert wird. Im Anschluss an eine sorgfältige Gefahrenanalyse und im Falle, dass die Sicherheit durch das Gesamtsystem gewährleistet ist, darf der Betreiber die demnach als überzählig bestimmten Schutzeinrichtungen entfernen. Die entfernten Schutzeinrichtungen müssen jedoch für den Fall seines anderweitigen Einsatzes bei dem Ventilator verbleiben.
Außer den vorgenannten Punkten, müssen riemengetriebene Ventilatoren folgende Merkmale aufweisen:antistatische, feuerhemmende Antriebsriemen, Abdeckungen mit Messing-Zwischenlagen, geeignete Lagerungseinheiten.

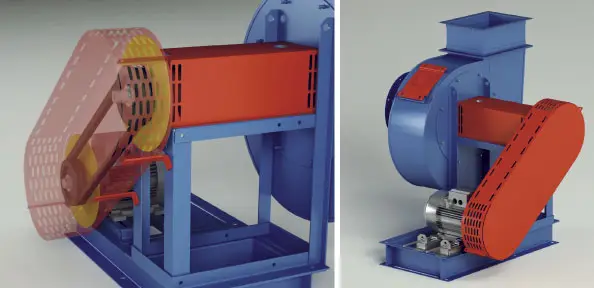

VENTILATOR 2GD

Hier gelten die gleichen Ausführungen wie für 3GD, zusätzlich muss das Ventilatorgehäuse immer geschweisst sein und der Motor dem besonderen Einsatzzweck entsprechen. Die Ventilatoren mit Antriebswelle können separat zertifi ziert werden (Ausführung 1) oder als “Baugruppe” (Ausführung 8, 9, 12).
