Es gibt viele Fälle, bei denen die Installation eines Ventilators besondere Sorgfalt in Bezug auf Sicherheit und Funktionalität erfordert. Wir haben geeignete Lösungen für unterschiedliche Bedürfnisse und Probleme im Einklang mit den EU-Richtlinien entwickelt.

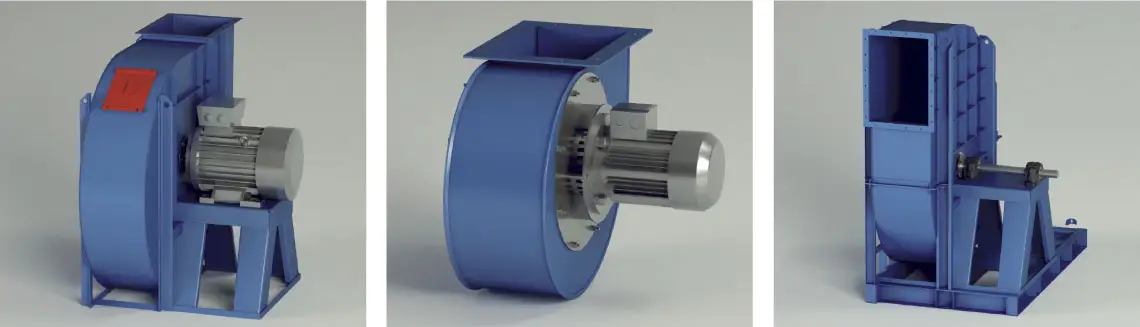

Zum Transport von heissen Medien über 60°C wird an der Nabe des Laufrads der kleine Hitzeverteilerflügel angebracht, dessen Vorhandensein die Anbaumaße des Sockels am Boden gegenüber den einzelnen Ventilatoren nicht verändert, egal ob es sich um die direkt angetriebene oder die Version mit Riemenantrieb handelt. Es muss lediglich für die direkt angetriebenen Modelle das in der Tabelle unter B genannte Maß zu den Gesamtabmessungen des Motors hinzugerechnet werden (siehe Gesamtabmessungen des einzelnen Ventilators).
Größe |
Dichtung |
Heissgase |
Dichtung + Heissgase |
|---|---|---|---|
63 |
nicht anwendbar |
nicht anwendbar |
nicht anwendbar |
71 |
30 mm |
30 mm |
nicht anwendbar |
80 |
20 mm |
40 mm |
40 mm |
90 |
20 mm |
40 mm |
40 mm |
100 |
20 mm |
40 mm |
40 mm |
112 |
20 mm |
40 mm |
40 mm |
132 |
20 mm |
40 mm |
40 mm |
160 |
20 mm |
40 mm |
60 mm |
180 |
60 mm |
60 mm |
60 mm |
200 |
60 mm |
60 mm |
60 mm |
225 |
60 mm |
60 mm |
80 mm |
250 |
60 mm |
60 mm |
80 mm |
280 |
60 mm |
60 mm |
80 mm |
315 * |
- |
- |
- |
*) Pour la grandeur 315, les dimensions du siège changent elles aussi; en plus de l’encombrement du moteur, on conseille donc de demander les mesures réelles d’encombrement.
